冷媒（制冷剂）加注机

产品名称：冷媒（制冷剂）真空加注机

产品种类：真空加注机系列

咨询电话：0531-66593480（总机）18678853780、18615288200（手机）

设备系统主要技术指标

（1）适用加注条件/液体介质：冷媒 R134a

（2）系统真空泵最大排量：30m³ /h

（3）系统极限真空度： ≤0. 5mba

（4）加注枪端最低真空：≤2mbar

（5）加注计量单位:   g

（6）加注精度：<0.5%

（7）计量显示范围: 0.0～9999.9g

（8）加注压力：（参考）1.0MPa～1.6MPa（可调）

（9）真空加注工艺节拍：&le;180s/辆（* 以上为加注管路长度&le;10M时，包括人工装卡工装

等全部工艺过程时间的指标）

（10）加注枪形式/接口尺寸：WEH/Staubli标准快速接头

（11）加注枪、软管安装形式：悬挂随动（管长据实际情况定）系统的气电液管线集成一束，

可供吊挂在相应位置与车辆随行。

（12）补液形式：双钢瓶自动切换补液、集中输送补液、桶空报警

（13）系统工作噪声:   Lc ＜75dB

（14）压缩气源工作压力：0.4 MPa～0.8MPa

（15）压缩空气消耗量：＜0.3m³ /min（0.5 MPa）

（16）工作适用电源： 220V/380V(&plusmn;10% /三相五线)， 频率 50Hz（&plusmn;2%）

（17）工作耗电总功率：3kw/h（max）

（18）管路模块装配指标（干式运转）：负压：泄露率0.5mbar/60秒。正压：充10bar冷

媒，漏率＜5g/年&mdash;卤素检漏仪检验

（19）设备体积/样式：(W×L×H)：1000（宽）800（长）1800（高）mm （参考）

（20）操作控制系统：PLC+LCD显示屏、程控操作系统

（21）系统附助配置：真空/计量校准接口装置、机柜工业空调、柜内低压照明灯

（22）设备系统存储运行环境条件：

存储环境温度：-10℃～＋45℃

存储环境湿度： 30％～100％ R.H (40℃)

工作适应温度： 0℃～＋40℃

工作适应湿度： &le;95％ R.H

工作适应气压：  86～106Kpa

室内环境条件：  无强扰噪音/无粉尘油雾/ 无腐蚀气体/无冲击震动

 锐骏制冷剂加注机中配备气动柱塞泵和蓄能器，解决了制冷剂在常温、低于12bar变为气态的物理特性，提高了汽车空调的制冷效果；配备冷凝机组减少制冷剂存储罐的残液，提高了制冷剂的利用率和气动柱塞泵的使用寿命；配备质量流量计提高制冷剂的加注精度；配备D30C真空泵能使汽车制冷系统快速达到理想的加注条件，如采用其他型号真空泵会造成汽车空调系统真空度不够或加注节拍降低。

真空泵选择及配置

制冷剂：D30C+GRACO柱塞泵；功能如上述

制冷剂：D30C+HASKEL柱塞泵；增压泵充分利用驱动气体在做功后温度显著降低的特点，将排出的低温驱动气体作为冷却剂通入增压器自带的热交换器，

以上两种配置适用范围一致，HASKEL柱塞泵的性能优于GARCO柱塞泵+冷凝机组，HASKEL柱塞泵的成本较高。

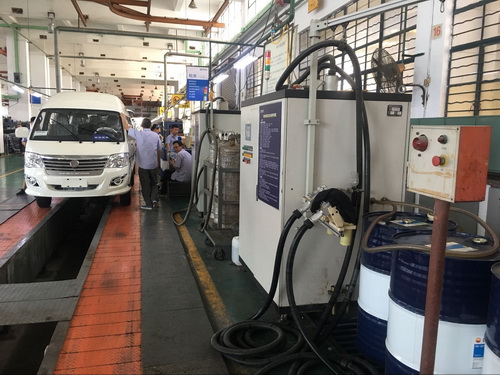

 现场图片
